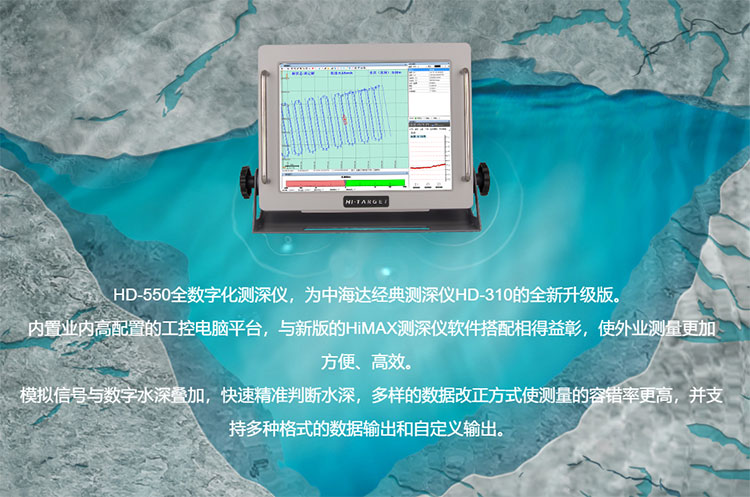

中海達HD-550全數字化測深儀是廣州中海達衛星導航技術股份有限公司研發的一款高性能水下地形測量設備，代表了當前國內數字化測深技術的先進水平。該設備集成了數字化信號處理、高精度水深測量和實時數據采集等功能，廣泛應用于航道測量、水庫監測、海底地形測繪、港口工程建設等領域。其核心技術特點與優勢如下：

1. 全數字化信號處理

HD-550采用全數字化處理架構，相比傳統模擬測深儀具有顯著優勢：

• 采用寬帶數字信號處理技術，有效提高信號分辨率和抗干擾能力

• 數字濾波算法可自適應消除噪聲，在復雜水域環境下仍能保持高測量精度

• 采樣頻率高達200kHz，確?；夭ㄐ盘柕耐暾杉途_分析

2. 高精度測量性能

該設備在測量精度方面表現優異：

• 測深范圍從0.3米至500米（視換能器配置而定）

• 測量精度達到±1cm+0.1%×水深（在理想工況下）

• 最小分辨率為1cm，可清晰識別水下細微地形變化

• 支持多種頻率選擇（如200kHz、33kHz等），適應不同水深條件

3. 智能回波處理技術

中海達HD-550測深儀配備了先進的回波處理算法：

• 自動增益控制(AGC)技術確保強弱信號的均衡接收

• 多波束跟蹤技術可同時跟蹤多個回波，準確識別真實水底

• 回波圖像實時顯示，操作人員可直觀判斷測量質量

•

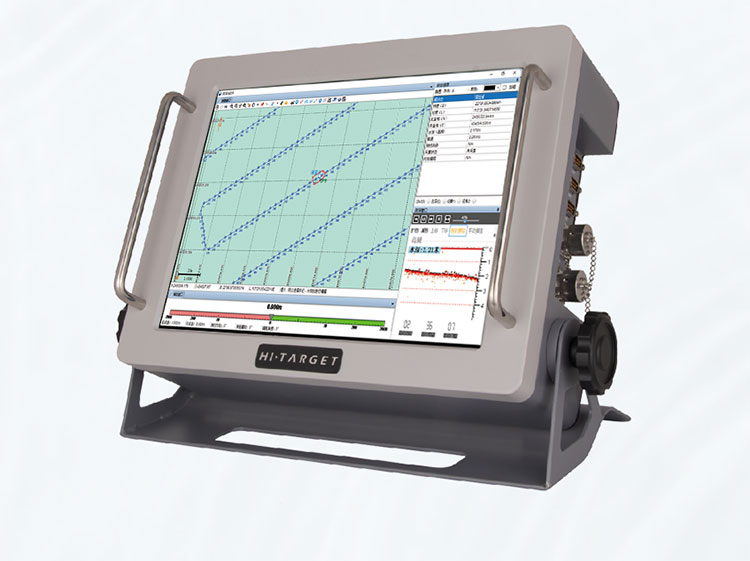

1. 主機單元

• 采用工業級加固設計，適應野外惡劣環境

• 10.4英寸高亮度液晶顯示屏，陽光下可視

• 全觸摸操作界面，人機交互友好

• 內置大容量固態存儲器，可長時間連續工作

2. 換能器系統

• 提供多種頻率換能器選項（如200kHz/33kHz雙頻）

• 波束開角小（200kHz時約6°），提高橫向分辨率

• 耐壓深度可達300米（根據型號不同）

• 標配溫度傳感器，自動進行聲速補償

3. 外圍接口

• 豐富的數據接口：RS232、USB、以太網等

• 支持多系統同步：可連接GPS、姿態傳感器等

• 實時數據輸出標準NMEA協議，便于系統集成

1. 實時測量軟件

• 實時顯示水深數據、回波波形和剖面圖

• 支持多窗口顯示，可同時查看不同參數

• 自動記錄測量數據，支持手動標記特殊點

2. 數據處理軟件

• 提供專業后處理軟件HydroSurvey

• 支持?jǐn)?shù)據濾波、異常值剔除等處理功能

• 可生成等高線圖、三維地形圖等成果

• 輸出格式兼容主流GIS軟件

•

3. 系統管理功能

• 參數設置模板管理，快速切換不同測量場景

• 系統自診斷功能，實時監控設備狀態

• 用戶權限管理，保障數據安全

中海達HD-550憑借其可靠性能，在多個領域得到廣泛應用：

1. 航道測量與疏浚工程：精確測量航道水深，監控疏浚效果

2. 水庫與湖泊測繪：定期監測水庫淤積情況

3. 海洋地質調查：海底地形地貌測量

4. 港口與橋梁建設：水下基礎施工監測

5. 水下管線檢測：管線鋪設與維護測量

6. 科學研究：水下地形演變研究等

與傳統測深設備相比，HD-550具有以下顯著優勢：

1. 測量精度高：數字化處理減少信號失真，提高測量可靠性

2. 環境適應強：先進算法有效抑制噪聲，適應復雜水域環境

3. 操作簡便：智能化設計降低了對操作人員的技術要求

4. 擴展性好：開放式接口設計便于與其他測量系統集成

5. 維護成本低：模塊化設計使故障維修更加便捷

中海達HD-550全數字化測深儀以其出色的性能和可靠性，已成為國內水文測量領域的主流設備之一，為各類水下工程提供了精確的測量數據保障。隨著技術的不斷升級，該產品系列仍在持續完善，以滿足日益增長的精細化測量需求。
