K3 RTK入門太難?科力達老技術員帶你輕松操作!
RTK電臺1+1模式
一、連藍牙
打開H5手簿,點擊手簿鍵盤左上角的APP按鍵,進入工程之星5.0主界面,點擊配置→儀器連接→掃描→選中所要連接的儀器號→點擊連接。

二、設置基站的模式
設置基站的模式,K3 RTK只有外置電臺模式,因此把基站設置成“外置電臺”,操作流程如下:

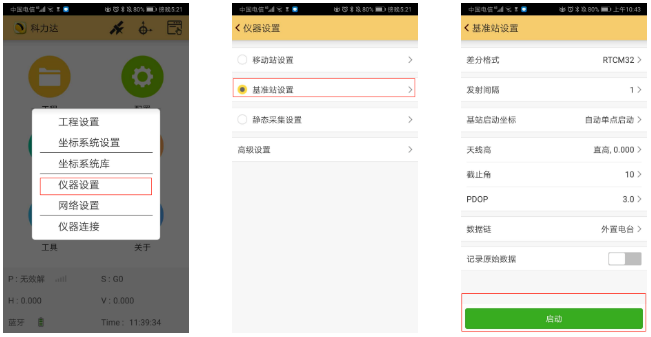

01 儀器連接成功后,返回工程之星5.0主界面,設置基準站:(手簿藍牙連上基站) 點擊配置→儀器設置→基準站設置(差分格式默認“RTCM32”)→點擊數據鏈→選擇外置電臺→點擊啟動,基站設置成功,大電臺TX燈一秒一閃后,基準站工作正常。

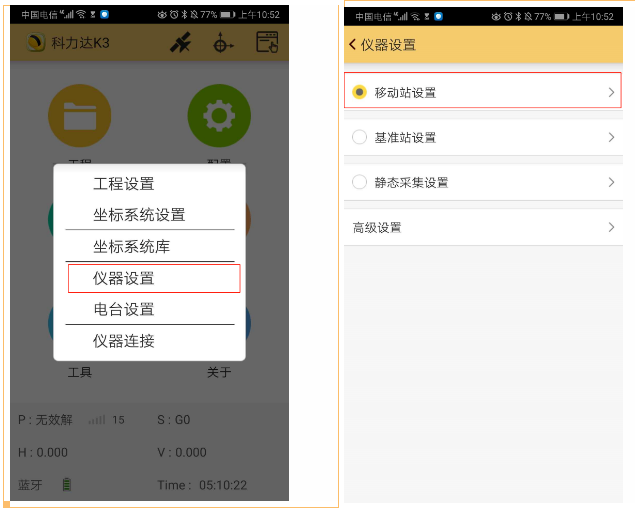

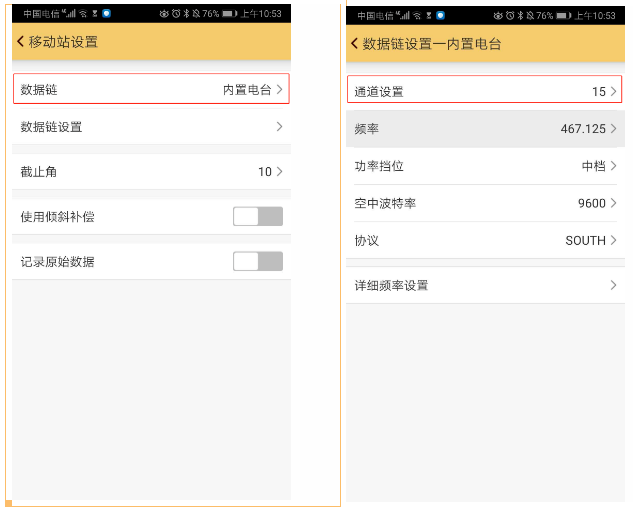

02 設置移動站:設置基準站成功后,返回工程之星5.0主界面,斷開基站主機藍牙,再連上移動站主機藍牙,設置移動站工作模式為:移動站內置電臺模式。手簿連接移動站主機藍牙成功后,點擊配置→儀器設置→移動站設置→數據鏈→內置電臺→數據鏈設置→設置通道(將移動站電臺通道與基站外掛電臺通道相對應),返回到工程之星5.0主界面,出現固定解就可以了。

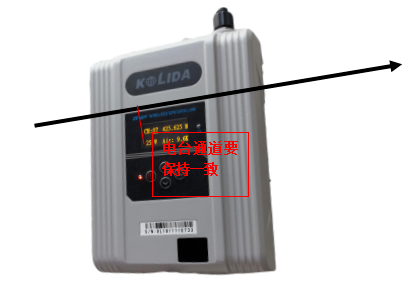

(移動站電臺通道與基站外掛電臺通道相對應)
三、新建工程與設置坐標系

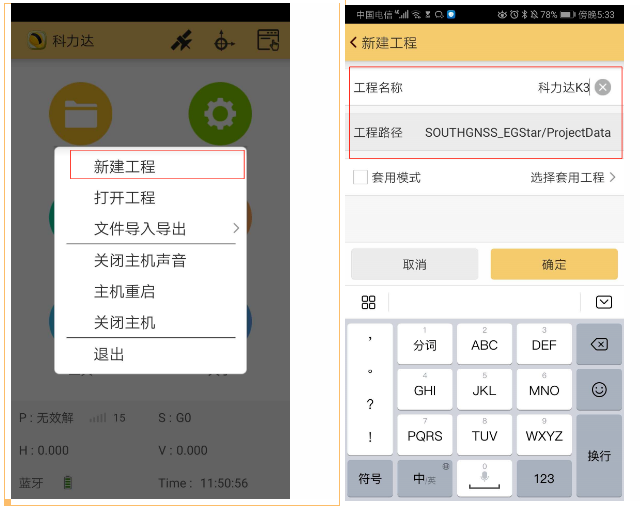

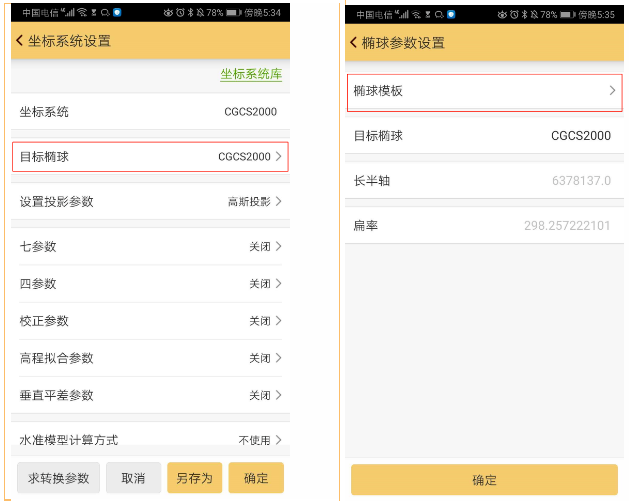

在工程之星5.0主界面,點擊工程→新建工程→輸入工程名稱→點擊確定→坐標系統(輸入坐標系統名稱)→點擊目標橢球→橢球模板(根據施工要求選擇相應的橢球)→確定→點擊設置投影參數→修改正確的中央子午線值(點擊定位標志,直接獲取當地正確中央子午線值)確定→確定→是否將參數應用到當前工程→確定。


四、求轉換參數

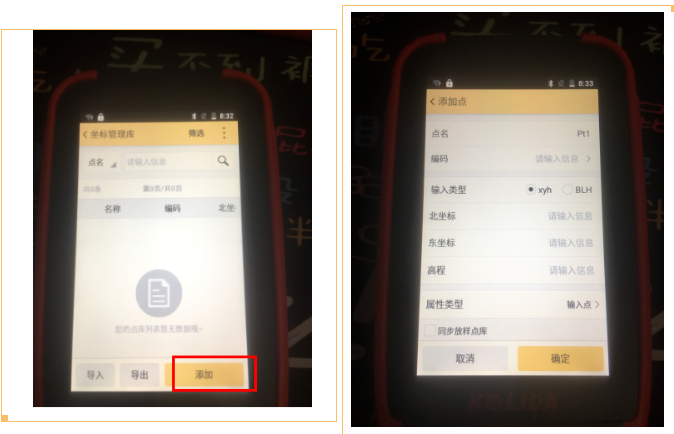

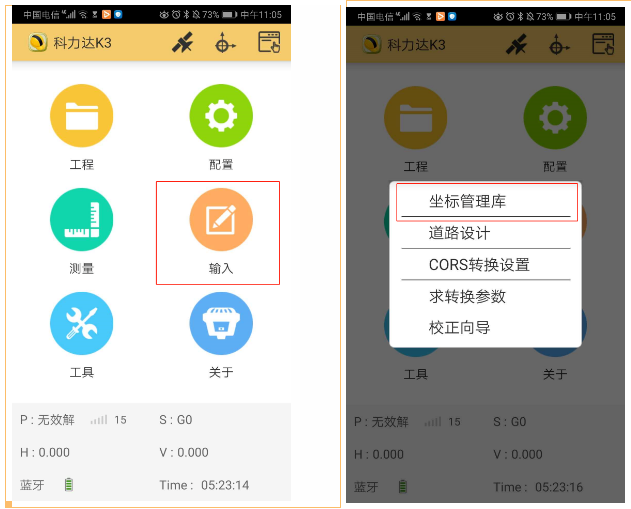

在工程之星5.0主界面,點擊輸入→坐標管理庫→添加(把控制點坐標輸入進去,至少兩個控制點)→使用儀器采集所輸入點的大地坐標(注意采集的時候對中桿氣泡要居中)。

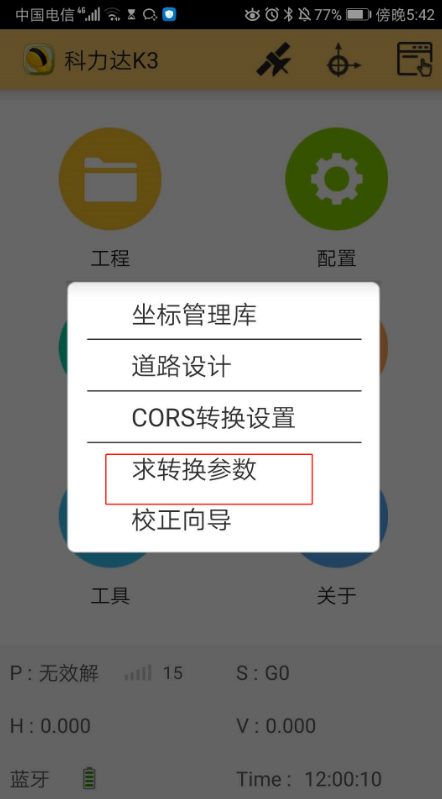

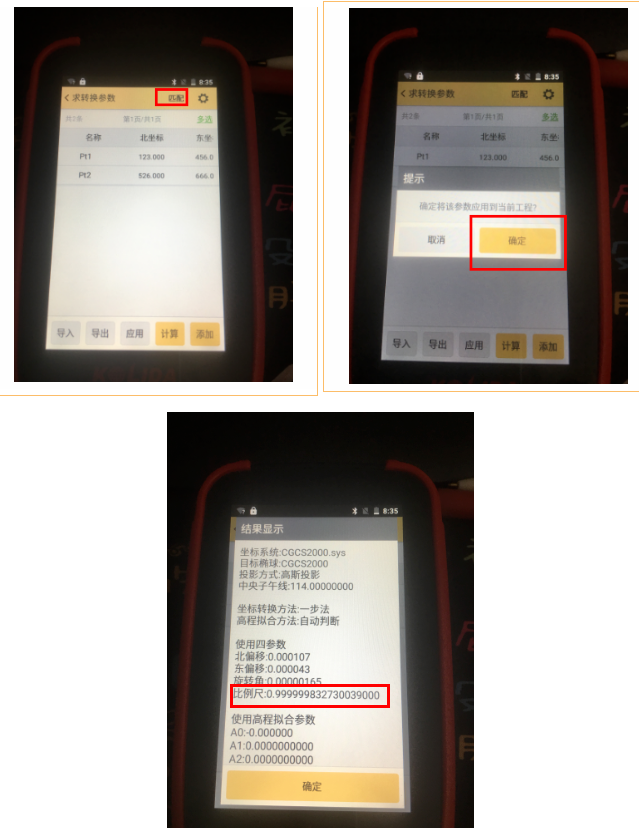

然后返回工程之星5.0主界面,點擊輸入→求轉換參數→點擊手簿右上角的匹配→點擊計算(四參數的比列尺越接近1越好)→應用→確定(然后再去找另外一個已知點核對一下坐標)。


(比例尺顯示圖)
五、數據導出
在工程之星5.0主界面,點擊工程→文件導入導出→成果文件導出→輸入成果文件名稱→選擇文件類型(默認為南方cass格式,也可根據需要選擇其他文件格式)→確定→把手簿通過USB傳輸線連接電腦→點擊我的電腦→點擊H5→點擊內部存儲設備→選擇SOUTHGNSS_EGStar→選擇Export→拷出成果文件即可。
六、注冊儀器

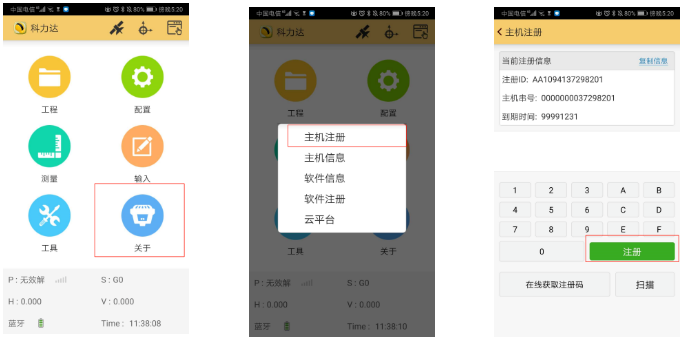

工程之星5.0主界面,點擊關于→主機注冊→輸入注冊碼→點擊注冊。
