徠卡ICR80建筑BIM版全站儀在某項目MEP放樣應用
一、 案例背景
某項目總建筑面積約為21700平方米,地下共兩層,其中人防區18000平方米。該項目目前地下一層區域結構部分已經完成,馬上要進入到機電施工階段,且項目目前已經使用Revit軟件建立了BIM模型,于是使用徠卡ICR80建筑BIM版全站儀進行機電管線支吊架的點位放樣。

項目機電BIM模型
二、案例過程:
1. 使用Leica Building Link插件將控制點和支吊架放樣點數據批量從Revit模型中抓取出來,使用U盤將數據導入到CC66手簿中;

點和模型數據導入到CC66手簿中
2. 利用在模型中提取結構柱點作為控制點,使用儀器的后方交會的方法進行設備定向;

施工現場利用結構柱
作為控制點進行儀器定位
3、利用徠卡全站儀的自動放樣功能進行機電支吊架點位放樣,在放樣出支吊架的平面位置的同時發現高程的施工誤差

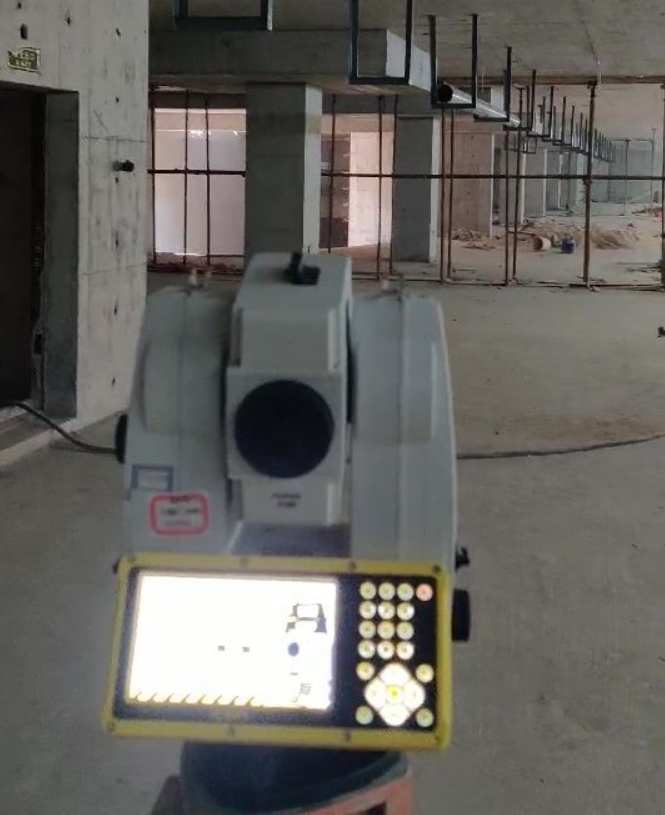

利用徠卡ICR80建筑BIM版全站儀
現場進行支吊架點位放樣
三、 應用總結:
利用徠卡ICR80建筑BIM版全站儀進行機電管線放樣,從室內到室外,全程作業不需要攜帶圖紙,實現了無紙化作業的施工流程;
機電管線的放樣點特別多,利用Leica Building Link插件批量拾取放樣點可以大量減少內業的工作量;
ICON獨有的自動放樣功能,可以在放樣機電管線位置的同時,發現結構施工的誤差,并自動生成誤差報告,一舉多得;
徠卡ICR80建筑BIM版全站儀在點位放樣完成后自動對點位進行顏色標注,清晰易懂;
徠卡ICR80建筑BIM版全站儀頂部提手方便拆卸,放樣頂部位置的點位更加方便。
