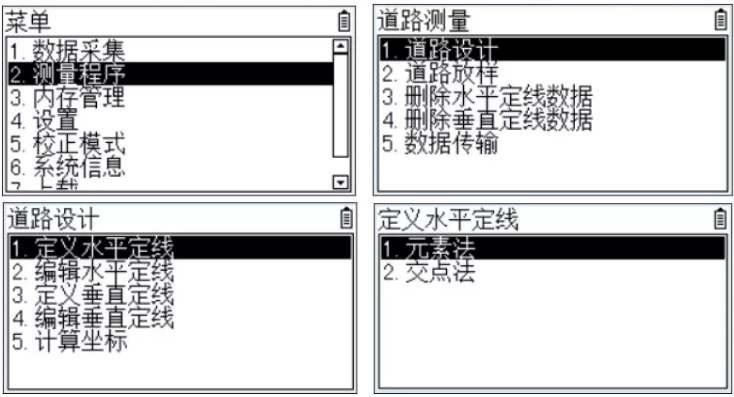

中緯ZT10、ZT10R全站儀道路設計主要分為“元素法”和“交點法”兩種。點擊菜單M-測量程序-定義水平定線-元素法，進入輸入主點元素的界面。

　　元素法：元素法是指用線路的線型元素來描述整條道路。包括起始點、直線、緩和曲線、圓曲線。

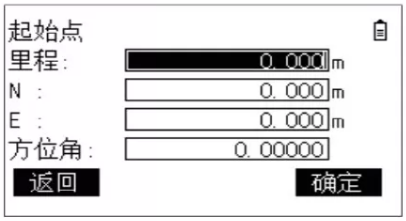

　　起始點：首先輸入起始點，線路必須輸入起始點。

　　字段說明：

　　歷程：起始點在道路中線上的樁號；輸入格式中不能包含“K”、“k”、“+”等字符，如：K2+224.224應輸為“2224.224”。

　　N坐標：起始點的縱坐標。E坐標：起始點的橫坐標。方位角：起始點處后面線型的切線方位角。

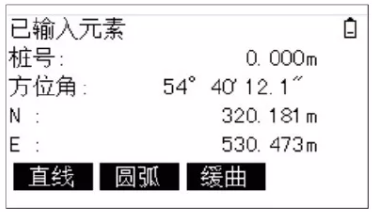

　　起始點輸入完成后，按F4[確定]，進入【已輸入元素】界面。該界面顯示當前定線數據末端的樁號、該樁號處切線的方位角和坐標，還有創建新線型的軟功能鍵。有直線、圓曲線、緩和曲線這三種線型。

　　按其中一個軟功能鍵，輸入相應的信息，即可生成定線元素。然后返回到該界面，儀器自動計算樁號、方位角和坐標數據。此時繼續定義其它線型，新線型只能加到原定線文件的后面。

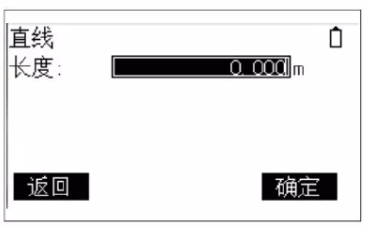

　　直線：

　　在【已輸入元素】界面，按F1[直線]進入輸入直線元素界面。只有直線長度，值要大于零。

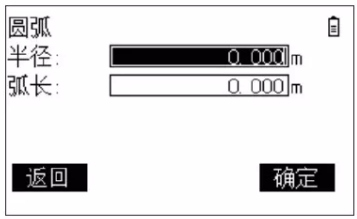

　　圓曲線：

　　在【已輸入元素】界面，按F2[圓弧]進入輸入圓曲線元素界面。

　　字段說明：

　　半徑：圓曲線的半徑。沿著曲線前進的方向，向左轉時為負值，向右轉時為正值。弧長：路線中圓弧的長度。

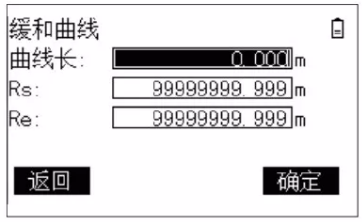

　　緩和曲線：

　　在【已輸入元素】界面，按F3[緩曲]進入輸入緩和曲線元素界面。

　　字段說明：

　　曲線長：該段緩和曲線的長度。Rs：起始半徑。Re：結束半徑。Rs和Re在曲線前進方向左轉為負，右轉為正。

　　一般約定：

　　1.路線方向，指路線前進方向，即背對小樁號、面向大樁號的方向。

　　2.線路的左、右都是相當于面向路線前進方向而言。

　　3.大樁號為沿路線前進方向?yàn)橹鼽c(diǎn)前方的樁號小樁號為主點后方的樁號。
