高端機K1Pro出馬!流域綜合治理工程放樣不在話下
時間緊,任務多
如何高效且保質保量的完成流域綜合治理工程放樣項目
作業高效 科力達高端機K1Pro出馬

項目背景

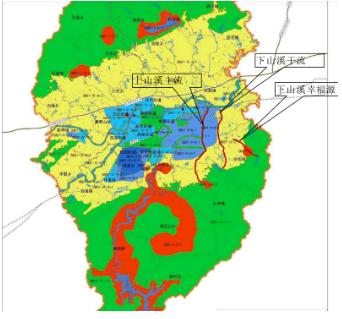

浙江衢江區上下山溪流域綜合治理工程,項目橫跨大洲鎮、橫路辦事處、樟潭街道、全旺鎮、高家鎮等,其中,上山溪流域治理河道長約95km,下山溪流域治理河道80.8km。
項目難點
測區植被茂密,地形崎嶇,樹林幾乎全遮擋,項目路線較長,放樣找點時,人力成本、時間成本也高。
擇優方案
結合施工環境條件、人力、時間等,我們提供了用科力達高端機K1Pro放樣,信號巨強,效率不在話下。
項目放樣步驟

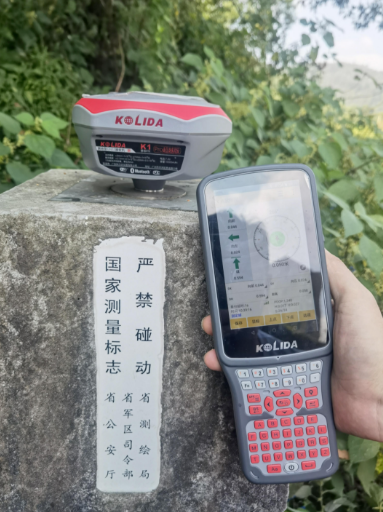

1、測量控制點(已知點)
本工程項目路線較長,測繪隊提供了多個高等級控制點,這里需要我們對多個已知點進行測量,盡可能讓足夠多的控制點覆蓋整個項目,并且有足夠多的水準高程點,來對整個工程的高程進行控制,以保證前期的施工放樣準確性。本次項目,我們測量了17個控制點。

2、轉換參數

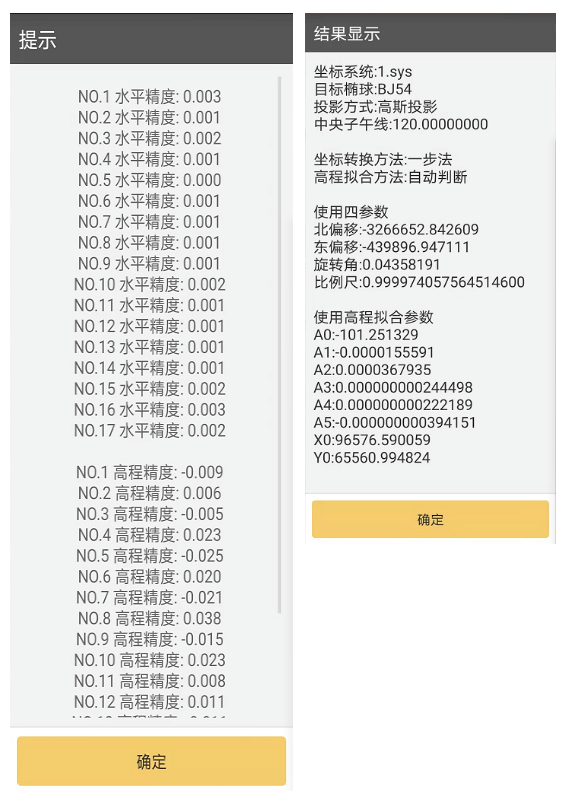

將所有控制點和已知點,在科力達工程之星求轉換參數里面進行轉換,并應用到當前工程,轉換后成果如下:

3、CAD圖紙導入
K1Pro配套的新款H6手簿,具有強大的CAD圖形導入處理功能,相對于老款H5手簿,導入圖形更快,反應更靈敏,處理也更流暢。
導入CAD圖形前,我們先把圖形的坐標轉換好,與當前控制點坐標相匹配。如果不匹配,先在電腦的CAD軟件里面,將圖形轉換好。科力達工程之星支持dwg和dxf的格式,將圖形拷貝到H6手簿,然后通過“工程之星-測量-CAD放樣”將圖紙導入到工程之星軟件。

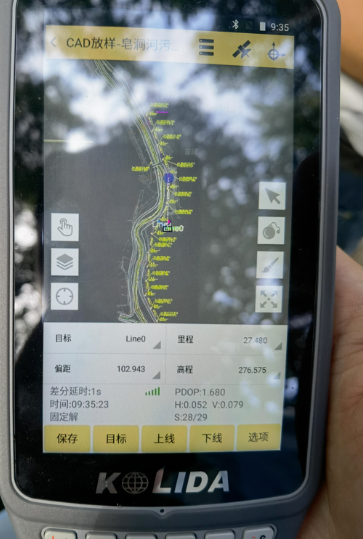

根據CAD圖紙所示,進行現場的線路放樣。
END
此次工程放樣,測量人翻山越嶺,挖山砍樹,時間成本面前,測量效率重中之重。在樹林幾乎全遮擋下,K1Pro信號依然在線,得益于其優異的性能,全星全頻,支持五星十六頻,加持ROS系統,瞬時收星50+,復雜條件下抗遮擋力更強。
K1Pro信號穩定可靠,給予了本次項目高效的保障,與此同時,K1Pro的第四代慣導傾斜測量,無需嚴格對中,到點即測,方便客戶提桿即測。“測量利器”K1Pro,讓作業更高效,讓客戶騰出更多的時間做更重要的事務。
聲明:以上內容來源于網絡文章轉載,轉自科立達儀器,出于傳遞信息及學習之目的,不代表本網站的觀點、立場,本網站不對其真實性負責。
